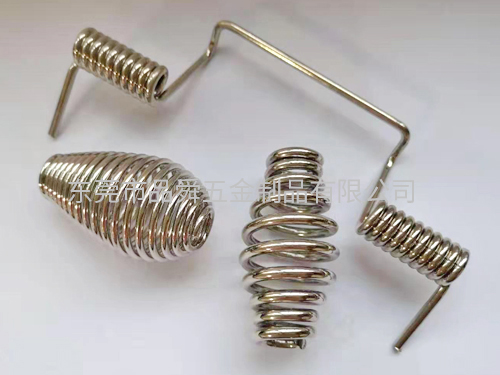

异形弹簧泛指不是标准圆柱螺旋结构的弹性元件，大多为非标定制件，用来解决普通弹簧装不下、受力不匹配的问题，实现压缩、拉伸、扭转、缓冲、复位、夹紧、导电等功能。
下面跟小编一起来看一看设计异形弹簧需要考虑哪些因素？
一、空间与装配约束
安装边界尺寸：较大外径、高度、各折弯臂的活动空间，运动时不能干涉壳体、其他零件；异形臂摆动、压缩过程扫过的区域必须预留间隙。
装配方式：如何定位、挂点、卡槽；挂钩 / 支臂的位置角度，避免装配时扭曲、装反。
避空要求：弹簧变形运动时，自身不能互相碰撞、线材不能和本体剐蹭。
二、载荷与力学性能
受力形式：分清是受压、受拉、扭转，还是复合受力（同时扭 + 弯 + 拉），异形弹簧经常不是单一受力，应力会局部放大。
工作载荷、预压 / 预扭：初始预紧力、较大工作力、过载力；设定工作行程 / 扭转角度。
刚度要求：弹力是否线性；异形结构容易出现刚度非线性，力‑位移曲线会跑偏。
较大应力校核：异形折弯转角处是应力集中高危点，尖角、小 R 转角应力会急剧升高，容易断裂。
三、材料选型
根据弹力、疲劳、温度、腐蚀选择：琴钢线、不锈钢、硅锰、铬钒、铍铜等。
温度：高温工况避开普通碳钢；
腐蚀环境：选不锈钢，不要碳钢镀锌；
需要导电：优选铍铜、磷青铜；
疲劳寿命高的场合，选用优质弹簧线材，避免普通硬钢丝。
四、工艺可制造性
线材直径与折弯半径：较小折弯内 R 一般≥1 倍线径；R 过小，折弯处会裂纹，厂家做不出来或者寿命差。
角度、复杂空间三维折弯：CNC 弹簧机有加工，过于刁钻的空间角度，加工难度大，尺寸公差变差，成本上升。
圈数、臂长：扭簧臂不能过长过细，容易变形；压缩异形弹簧避免局部圈干涉碰圈。
热处理去应力：异形折弯后必须去应力回火，消除折弯残余应力，否则使用一段时间会松弛、弹力衰减。
公差：异形件不要全部标高精度，关键尺寸给紧公差，非关键尺寸放宽，控制成本。
五、寿命与失效风险
疲劳断裂：反复运动的弹簧，重点看折弯转角应力集中；避免弹簧长期工作在接近屈服。
应力松弛（弹力衰减）：高温、长期持续受力，弹簧会慢慢变软，预紧类机构要预留余量。
长久变形：较大工作变形量不能超过允许，防止压到底、扭超角度后长久变形失效。
避免点接触：装配接触位置尽量圆弧过渡，尖锐点接触会造成局部压溃、磨损。
六、使用环境
温度：低温、高温会改变材料弹性模量，高温会加速松弛。
腐蚀：潮湿、盐雾，要匹配材质 + 表面处理：镀锌、镍、发黑、钝化等。
摩擦磨损：弹簧和其他零件接触位置，考虑耐磨，必要时表面处理。
七、表面处理、安全与测试
表面处理不能影响弹性：电镀氢脆风险！碳钢弹簧电镀后必须除氢，不然容易突然断裂。
预留打样验证：异形弹簧理论计算只能做参考，必须样品实测力值、行程、寿命，理论和实际偏差经常很大。
八、图纸输出要点
三维视图 / 多视角二维图，表达所有折弯空间角度；
线材直径、材料牌号；
关键尺寸、公差；
预压 / 预扭状态、工作行程 / 角度；
目标弹力范围；
表面处理、寿命要求、工作环境。
